Ⅰ、寫在前面
本文講述的內容是STM32 ST-LINK Utility介紹、下載、安裝、使用方法，如需要了解更多關於STM32相關的文章，可以到我博客，或微信公眾號查看並下載。
STM32 ST-LINK Utility這個軟件工具其實主要就是配套“ST-LINK”這個下載工具一起使用的上位機軟件。因此使用STM32 ST-LINK Utility上位機軟件需要有一個ST-LINK工具才行。它的功能和J-Link對應的工具類似，用於燒寫代碼。
STM32 ST-LINK Utility工具在產品開發過程中測試一些其他版本的代碼，可以直接下載hex，而不用打開工程再編譯去下載。當你開發完一個STM32產品，需要量產的時候，就可以用這個工具直接下載hex代碼，對代碼加密（讀保護）。
本文內容已經整理成PDF文件，提供給大家下載：
http://pan.baidu.com/s/1slpMOVj
更多關於STM32的文章，可以進入我博客查看：
http://blog.csdn.net/ybhuangfugui
作者：strongerHuang
本文版權所有，未經允許，禁止用於其它商業用途！！！
關於本文的更多詳情請往下看。

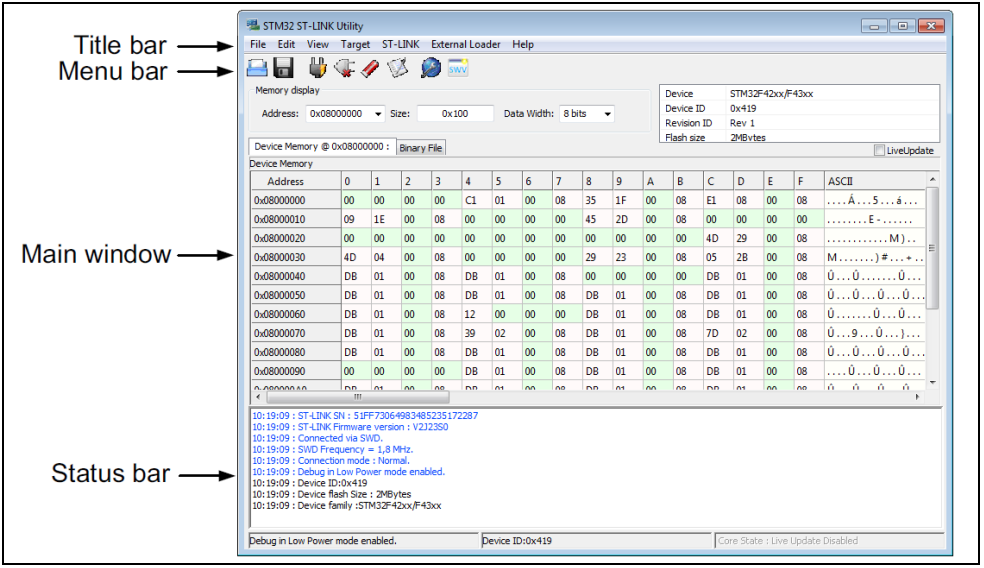

Ⅱ、STM32 ST-LINK Utility介紹
1 .關於STM32 ST-LINK Utility
STM32 ST-LINK Utility軟件主要的功能就是量產（批量下載代碼的工具）。它也是比較實用的一個工具，當我們需要查看芯片FLASH數據時，可以很快定位查找到想要的數據（前提是沒有添加保護）。
STM32 ST-LINK Utility軟件包含ST-Link驅動。若你安裝了STM32 ST-LINK Utility軟件，你的ST-Link就不用單獨安裝驅動了，可以直接使用（比如Keil、IAR在線調試、下載等）。
STM32 ST-LINK Utility軟件除了可以快速讀取FLASH數據外，還可快速讀取STM32芯片型號、ID、版本等信息。
2 . Version 4.0 .0更新說明
STM32 ST-LINK Utility V 4.0.0版本在V3.9.0基礎上主要更新的內容：
A、除了使用Flash界面對選項字節寄存器編程外，還可以使用（binary/hex/srec）文件對選項字編程。
B、支持Windows10操作系統。
Ⅲ、下載
STM32 ST-LINK Utility這個軟件可以到官網下載，也可以到我百度網盤下載。下面章節講述的安裝、註冊也是從官方下載的軟件，為了方便大家下載，我將其上傳至百度網盤（和官網的一樣）。
1 .官方下載
目前（2016年10月）STM32 ST-LINK Utility官方最新版本是V4.0.0。官方下載需要註冊ST賬號，ST賬號登陸成功才能下載，若覺得麻煩可以在我百度網盤下載（和官網相同的文件）。
官方下載地址：
【點擊網頁中“Download”即可下載。（如果沒有登錄賬號會提示“註冊”或“登錄”）】
2 .百度網盤下載
為了方便大家下載，我在百度網盤提供下載的版本也是上面官網下載，上傳至百度網盤【定期更新至最新版本】。裡麵包含STM32 ST-LINK Utility軟件、資料、老版本軟件等。
百度網盤地址：http://pan.baidu.com/s/1c16mhsk
注意：由於許多網盤近年來受到影響都相繼停止服務或關閉了，如果網盤鏈接失效，請到官網下載，也可以微信公眾號查看更新鏈接，或微信聯繫作者。
Ⅳ、安裝
STM32 ST-LINK Utility集成開發環境的安裝比較簡單（基本上就是一路Next下去）。還是按照常規安裝教程（截圖）講述一下吧，以上面下載的“STM32 ST-LINK Utility v4.0.0 setup.exe”軟件為例講述。
操作系統要求：
Windows XP、Windows 7、Windows 10
256M內存及以上、30M硬盤以上
1.解壓軟件，雙擊“STM32 ST-LINK Utility v4.0.0.exe”，進入準備安裝（解壓）過程。
2.進入安裝嚮導，點擊“Next”。
3.同意許可，點擊“Yes”。
4.選擇安裝路徑（這裡默認），點擊“Next”。
5.進入安裝過程，不到一分鐘時間。
6.安裝最後提示“安裝驅動”，點擊“下一步”，最後點擊“完成”安裝完成。
7.點擊“Finish”完成上位機軟件及ST-LINK驅動的安裝。
8.查看版本：打開軟件-> Help - > About， 可以看見版本是更新了的。
Ⅴ、基本使用方法
1 . Keil和IAR生成hex的配置
STM32 ST-LINK Utility軟件主要是下載程序（可執行hex文件），因此需要編程工俱生成hex文件才行，下面將講述常用工具Keil和IAR生成hex的配置。
A.Keil生成hex配置
Project ->Options for Target -> Output勾選上“ Create HEX File ”（如下圖）
B.IAR生成hex配置
Project ->Options -> Output Coverter ->勾選上“ Generate additional output ”、選擇輸出格式為“ Intel extended ”，再次設置輸出名稱就配置好了（如下圖）。
2 .讀取STM32內部FLASH及芯片信息
使用ST-Link連接硬件（STM32芯片），打開STM32 ST-LINK Utility軟件，連接芯片：Tarage -> connect或直接點擊連接快捷按鈕（如下圖）。
【讀取FLASH信息的前提是沒有添加讀保護】
點擊“連接按鈕”之前可以設置讀取FLASH的起始地址、讀取長度和數據顯示的寬度。
3 .打開程序（hex ）
在上一步連接好芯片，並正確識別芯片之後，打開需要下載的程序（hex）文件。打開hex文件可以從菜單欄（File -> Open File）打開，也可以直接講hex文件拖動到FLASH區域（就像從電腦復製文件到U盤一樣）。
4 .下載程序（hex ）
在上一步打開hex文件完成之後，點擊“下載”（可以Taraget -> Program，也可以直接點擊下載快捷按鈕，如下圖）
彈出信息確認窗口，如hex文件路徑、驗證方式等，確認信息無誤後點擊“Start”開始下載程序。
【如：我將可執行hex文件命名為“ExecutableFile.hex”，位於桌面】
下載過程時間長短與程序大小有關，一般都很快，出現“Verification...OK”，說明下載成功。
Ⅵ 、說明
STM32 ST-LINK Utility這個軟件工具是ST官方推薦使用的一款下載工具（配套ST-Link下載器），是一款免費的軟件，也是我們STM32學習者、開發者值得使用的一款工具。
以上總結僅供參考，若有不對之處，敬請諒解。
