74HC595移位暫存器,同時控制 16 個輸出

74HC595 是一顆八位元的移位暫存器,同時可以控制八個輸出,我們可以把多顆移位暫存器串接 (Daisy chain) 在一起以擴充腳位,例如: 如果串接兩顆 74HC595 移位暫存器,便可以同時控制 16 個輸出。

74HC595 總共有 16 支接腳,底下這 16 支接腳的圖表說明:


image_thumb4
腳位編號名稱說明
1-7, 15Q0 ~ Q7輸出腳位
8GND接地
7Q7’序列輸出 (Serial Out)
10MRMaster Reset, 清除所有資料, 低電位有效 (Active low)
11SH_CPSHift register clock pin (Clock Pin)
12ST_CPSTorage register clock pin (Latch Pin)
13OEOutput Enable, 允許輸出,低電位有效 (Active low)
14DS序列資料輸入 (Serial data input)
16Vcc供應電壓



步驟一:接上第一顆 74HC595 以及 8 顆 LED
  • 接上 8 顆 LED,將每顆 LED 短腳 (陰極) 直接接到 GND,然後將每顆 LED 的長腳 (陽極) 個別接至 74HC595 的輸出腳位 D0 ~ D7 並串接一顆 220 ohm 電阻
  • 74HC595 接線其一:
    • Vcc (pin 16) 與 MR (pin 10) 接 5V
    • GND (pin 8) 與 OE (pin 13) 接地
  • 74HC595 接線其二:
    • DS (pin 14) 接 Arduino pin 11 (下圖藍線)
    • ST_CP (pin 12, latch pin) 接 Arduino pin 8 (下圖綠線)
    • SH_CP (pin 11, clock pin) 接 Arduino pin 12 (下圖黃線)
  • 假如發現 LED 有震動閃爍的現象,可以在 ST_CP (pin 12, latch pin) 上接一顆 0.1uF 電容以去除閃爍現象
image_thumb21
步驟二:加上第二顆 74HC595,第二顆移位暫存器一樣要接線連到電源與接地
  • Vcc (pin 16) 與 MR (pin 10) 接 5V
  • GND (pin 8) 與 OE (pin 13) 接地
步驟三:把兩顆 74HC595 連接起來
只要把第一顆 74HC595 的 SH_CP (Clock Pin) 和 ST_CP (Latch Pin) 兩支腳位接到第二顆 74HC595 上 (下圖中的綠線以及黃線),接著把第一顆 74HC595 的 Q7’ (序列輸出腳) 接到第二顆 74HC595 的 DS (序列資料輸入) 就可以了 (下圖中的藍線)。
步驟四:加上第二組 LED

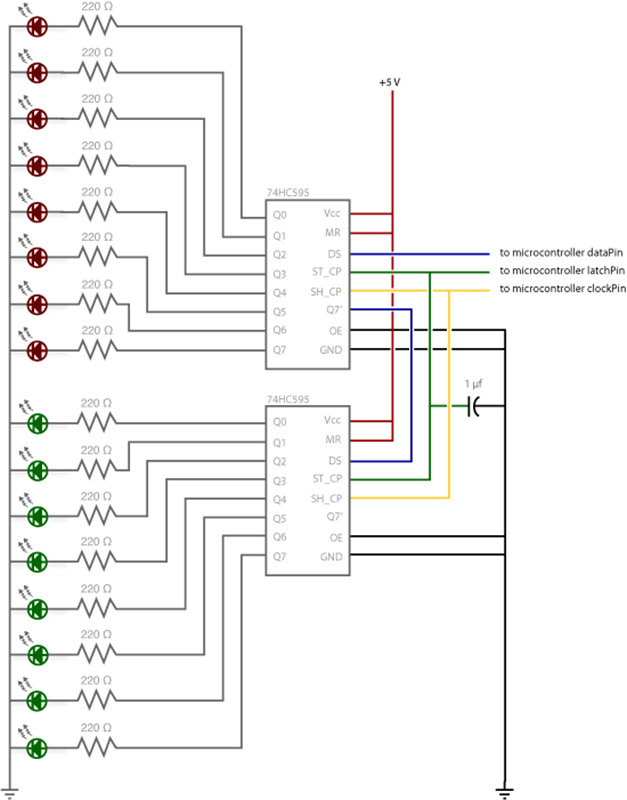

電路圖
(圖片來源: arduino.cc)
程式碼
底下這支程式 (Shiftout_With_Two_74HC595.pde) 會讓 16 顆 LED 由左往右一顆一顆點亮,實際效果請見範例影片,:
01// Lab12 使用兩顆 74HC595 和三支腳位控制 16 顆 LED
02
03// 接 74HC595 的 ST_CP (pin 12,latch pin)
04int latchPin = 8;
05// 接 74HC595 的 SH_CP (pin 11, clock pin)
06int clockPin = 12;
07// 接 74HC595 的 DS (pin 14)
08int dataPin = 11;
09
10void setup() {
11  // 將 latchPin, clockPin, dataPin 設置為輸出
12  pinMode(latchPin, OUTPUT);
13  pinMode(clockPin, OUTPUT);
14  pinMode(dataPin, OUTPUT);
15}
16
17void loop() {
18  for (int led = 0; led < 16; led++) {
19    int numberToDisplay  = 1 << led;
20    byte high_Byte = highByte(numberToDisplay);
21    byte low_Byte = lowByte(numberToDisplay);
22
23    // 送資料前要先把 latchPin 拉成低電位
24    digitalWrite(latchPin, LOW);
25
26    // 先送高位元組 (Hight Byte), 給離 Arduino 較遠的那顆 74HC595
27    shiftOut(dataPin, clockPin, MSBFIRST, high_Byte);
28    // 再送低位元組 (Low Byte), 給離 Arduino 較近的那顆 74HC595
29    shiftOut(dataPin, clockPin, MSBFIRST, low_Byte);
30
31    // 送完資料後要把 latchPin 拉回成高電位
32    digitalWrite(latchPin, HIGH);
33
34    delay(40);
35  }
36}


因為 shiftOut() 函式一次只能送一個位元組,所以必須將 numberDisplay 拆成兩個位元組分兩次傳送:
1// 先送高位元組 (Hight Byte), 給離 Arduino 較遠的那顆 74HC595
2shiftOut(dataPin, clockPin, MSBFIRST, high_Byte);
3// 再送低位元組 (Low Byte), 給離 Arduino 較近的那顆 74HC595
4shiftOut(dataPin, clockPin, MSBFIRST, low_Byte);

再次提醒:在送資料前,記得要先把 latchPin 拉成低電位,緊接著使用 shiftOut() 函式送出資料,送完資料後還要把 latchPin 拉回高電位


shiftOut()


shiftOut()

Description

Shifts out a byte of data one bit at a time. Starts from either the most (i.e. the leftmost) or least (rightmost) significant bit. Each bit is written in turn to a data pin, after which a clock pin is pulsed (taken high, then low) to indicate that the bit is available.
Note: if you're interfacing with a device that's clocked by rising edges, you'll need to make sure that the clock pin is low before the call to shiftOut(), e.g. with a call to digitalWrite(clockPin, LOW).
This is a software implementation; see also the SPI library, which provides a hardware implementation that is faster but works only on specific pins.

Syntax

shiftOut(dataPin, clockPin, bitOrder, value)
